        印刷PCB電路板的表面處理,PCB常用表面處理技術

        文章來源: 智力創電路板     閱讀次數:3955     發表時間:2023-08-04 17:30:10

        [導讀]:印刷電路板 (PCB) 在現代電子設備中起著至關重要的作用,為各種電子元件的互連提供了基礎。為確保最佳性能和可靠性,PCB 經常進行表面處理。這些處理增強了電路板的可焊性,保護其免受環境因素的影響,并改善了其電氣性能。

            印刷電路板 (PCB) 在現代電子設備中起著至關重要的作用,為各種電子元件的互連提供了基礎。為確保最佳性能和可靠性,PCB 經常進行表面處理。這些處理增強了電路板的可焊性,保護其免受環境因素的影響,并改善了其電氣性能。


        印刷電路板 (PCB) 的表面處理重要性


              由于多種原因,表面處理對于 PCB 至關重要。

              首先,它提高了電路板的可焊性。在組裝過程中,電子元件使用焊點連接到 PCB。熱風整平 (HASL)、化學鍍鎳浸金 (ENIG) 或有機可焊性防腐劑 (OSP) 等表面處理可形成可焊表面,從而促進堅固可靠的焊點。

              其次,表面處理可保護 PCB 免受環境因素的影響。PCB 會暴露在各種元素中,例如水分、灰塵和化學物質,這些元素會導致腐蝕、氧化或其他形式的退化。浸銀、化學鍍鎳浸金 (ENIG) 或鍍錫等表面處理方法可提供保護層,保護 PCB 免受這些有害元素的影響,從而提高其使用壽命和可靠性。

              第三,表面處理提高了 PCB 的電氣性能。對于高頻應用,阻抗控制和信號完整性至關重要?;瘜W(xué)鍍鎳化學鍍鈀浸金 (ENEPIG) 或化學鍍鎳浸金 (ENIG) 等表面處理可提供光滑均勻的表面,減少信號損失、反射和阻抗變化,從而優化電氣性能。

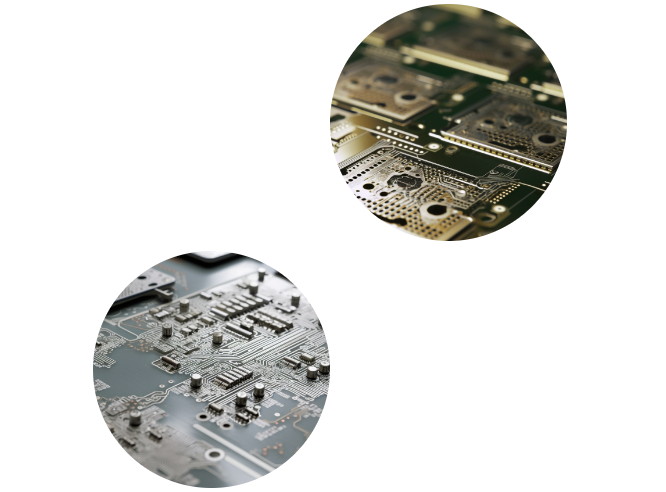

        印刷電路板


        印刷電路板 (PCB) 常用表面處理技術


        01、熱風整平(HASL)

        熱風整平又名熱風焊料整平(俗稱噴錫),是應用最廣泛的表面處理方法之一。將 PCB 浸入熔化的焊料槽中,然后使用熱空氣吹平多余的焊料,留下平坦且可焊接的表面。HASL 具有成本效益并提供良好的可焊性,但由于其表面不平坦,可能不適用于細間距元件。


        02、無電鍍鎳浸金 (ENIG)

        ENIG 涉及在 PCB 表面沉積一層薄薄的鎳,然后沉積一層金。鎳可防止氧化和腐蝕,而金則可提供出色的可焊性和導電性。ENIG 廣泛用于高可靠性應用,并提供平坦且可焊接的表面。


        03、有機可焊性防腐劑 (OSP)

        OSP 是應用于 PCB 表面的薄有機層。它可以保護銅跡線免受氧化并提供可焊表面。OSP 環保、性?xún)r(jià)比高,并且與細間距元件兼容。然而,與其他表面處理相比,它對環境因素的保護較少。


        04、浸銀

        在此過程中,PCB 浸入銀基溶液中,在銅表面形成一層薄薄的銀。浸銀具有出色的可焊性,與細間距元件兼容,并提供良好的電氣性能。但是,它容易變色,需要小心處理以防止污染。


        05、浸錫

        此過程涉及將電路板浸入錫溶液中。錫層提供了具有良好可焊性的平坦且均勻的表面。然而,錫容易氧化,因此需要適當?shù)膬?chǔ)存和處理以保持其有效性。


        06、化鎳鈀浸金 (ENEPIG)

        ENEPIG 是一種多層表面處理,由一層化學鍍鎳、一層浸金和最后一層電解金組成。這種處理提供了出色的耐腐蝕性、可焊性和引線鍵合能力。ENEPIG 通常用于高可靠性應用。


        印刷電路板 (PCB) 的表面處理的好處


              表面處理在 PCB 的制造過程中提供了多種好處。

              首先,它們確保一致且可靠的可焊性,從而降低焊點失效的可能性。這可以提高產品質量、增強性能并降低維修或更換成本。

                其次,表面處理可保護 PCB 免受環境因素的影響,從而提高其耐用性和使用壽命。通過防止腐蝕、氧化或污染,經過處理的 PCB 可以承受惡劣的操作條件,即使在具有挑戰性的環境中也能確??煽康男阅?。

              再者,表面處理有助于 PCB 的整體電氣性能。通過減少信號損失、反射和阻抗變化,表面處理優化了 PCB 的電氣性能。這對于信號完整性和阻抗控制至關重要的高頻應用尤為重要。

              表面處理通過提供可焊表面來促進組裝過程。使用焊點可以輕松地將組件連接到 PCB,確保安全可靠的連接。這簡化了制造過程,提高了效率,并降低了裝配缺陷的風險。

              表面處理提高了 PCB 的可制造性。它們改善了焊料的潤濕特性,允許更好的焊料流動并最大限度地減少焊料橋接或焊接不充分。這會提高制造產量并減少返工或回流工藝的需要。

              此外,表面處理可實現與細間距組件的兼容性。這些組件的引線或焊盤之間的間距較小,需要平坦光滑的表面才能正確焊接。OSP 和 ENIG 等表面處理為成功組裝細間距元件提供了必要的表面條件。


              總之,表面處理是印刷電路板制造過程中至關重要的一步。它確保最佳的可焊性,防止環境因素,提高電氣性能,并增強可制造性。
